Цитата: Сергей Пинаев от 17.12.2022, 10:26Цитата: Юрий от 12.12.2022, 13:34На тот случай если у меня не получится с ЧПУ.

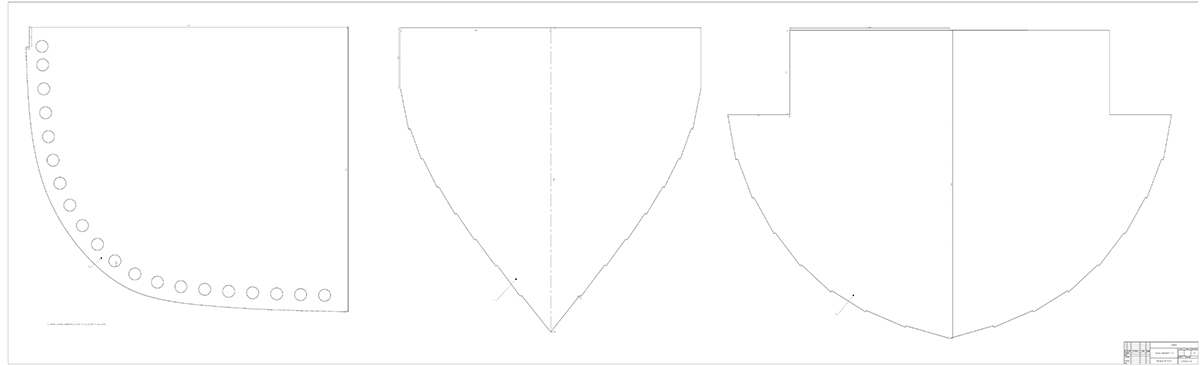

Секции стапеля, шпангоуты и другие фанерные детали сделаю в масштабе 1:1, ка на прилагаемой картинке (это секции 1 - 3). Распечатал, наклеил, выпилил
Пояса обшивки корпуса будут размечены с шагом в 300 мм, не составит труда по координатам провести линию реза.
Цитата: Юрий от 12.12.2022, 13:34На тот случай если у меня не получится с ЧПУ.
Секции стапеля, шпангоуты и другие фанерные детали сделаю в масштабе 1:1, ка на прилагаемой картинке (это секции 1 - 3). Распечатал, наклеил, выпилил
Пояса обшивки корпуса будут размечены с шагом в 300 мм, не составит труда по координатам провести линию реза.
Загруженные файлы:Цитата: Юрий от 17.12.2022, 18:25Отлично ! Постараюсь конечно на ЧПУ -- но всякое бывает )
А вот у меня вопрос по поводу оклейки поясов обшивки стеклотканью
(Перед установкой поясов обшивки их необходимо оклеить стеклотканью с двух сторон)
-- а не весь собранный корпус, при оклейки возникнут проблемы пустот в наружной стыковке поясов и будут смазанные переходы?
Отлично ! Постараюсь конечно на ЧПУ -- но всякое бывает )
А вот у меня вопрос по поводу оклейки поясов обшивки стеклотканью
(Перед установкой поясов обшивки их необходимо оклеить стеклотканью с двух сторон)
-- а не весь собранный корпус, при оклейки возникнут проблемы пустот в наружной стыковке поясов и будут смазанные переходы?
Цитата: Сергей Пинаев от 17.12.2022, 18:35Можно конечно попробовать. Но обшивка клинкерная, а как на клинкер стеклоткань разложить мне не ведомо. Думаю, дело это непростое и с первого раза навряд ли получиться.
А все пустоты заполняются эпоксидной смолой с наполнителем.
Вот клинкерную обшивку собирали, настоятельно рекомендую ознакомиться: https://ckboat.ru/penobskot-postrojka-iz-fanery/
Можно конечно попробовать. Но обшивка клинкерная, а как на клинкер стеклоткань разложить мне не ведомо. Думаю, дело это непростое и с первого раза навряд ли получиться.
А все пустоты заполняются эпоксидной смолой с наполнителем.
Вот клинкерную обшивку собирали, настоятельно рекомендую ознакомиться: https://ckboat.ru/penobskot-postrojka-iz-fanery/

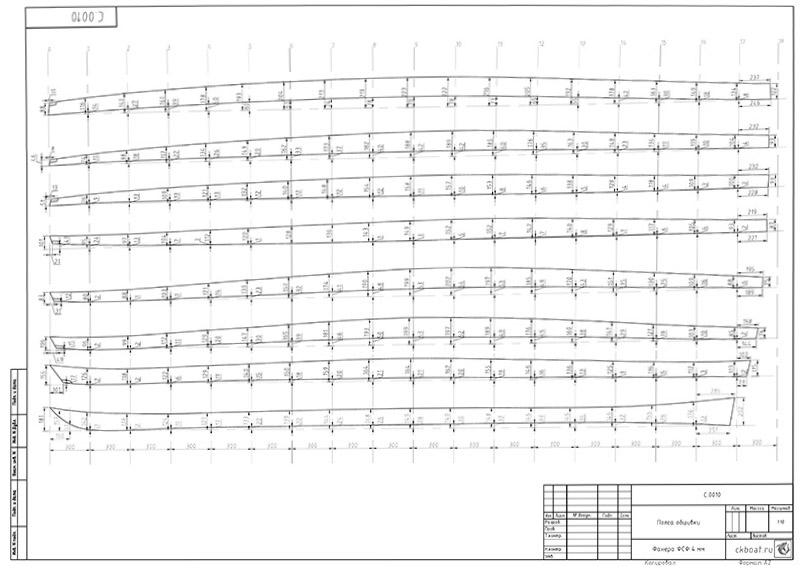

Цитата: Сергей Пинаев от 17.12.2022, 19:17Чертежи секций, шпангоутов и поясов обшивки готовы - можно начинать собирать корпус.
Чертежи секций, шпангоутов и поясов обшивки готовы - можно начинать собирать корпус.

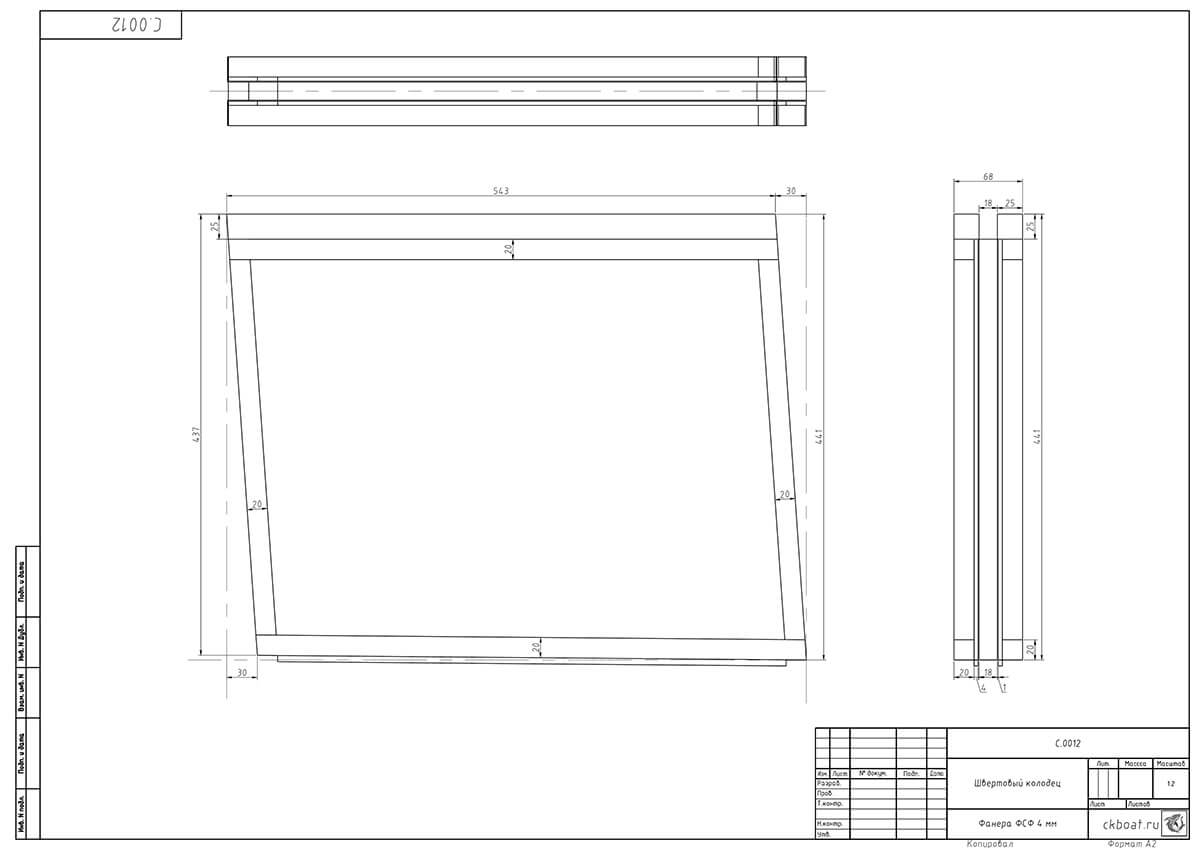

Загруженные файлы:Цитата: Сергей Пинаев от 18.12.2022, 15:13Шверт, швертовый колодец, стенка швертового колодца.
Стенка швертового колодца оклеивается стеклотканью с двух сторон.
Выкройки также содержатся в файле для резки на станке с чпу.
Шверт, швертовый колодец, стенка швертового колодца.
Стенка швертового колодца оклеивается стеклотканью с двух сторон.
Выкройки также содержатся в файле для резки на станке с чпу.

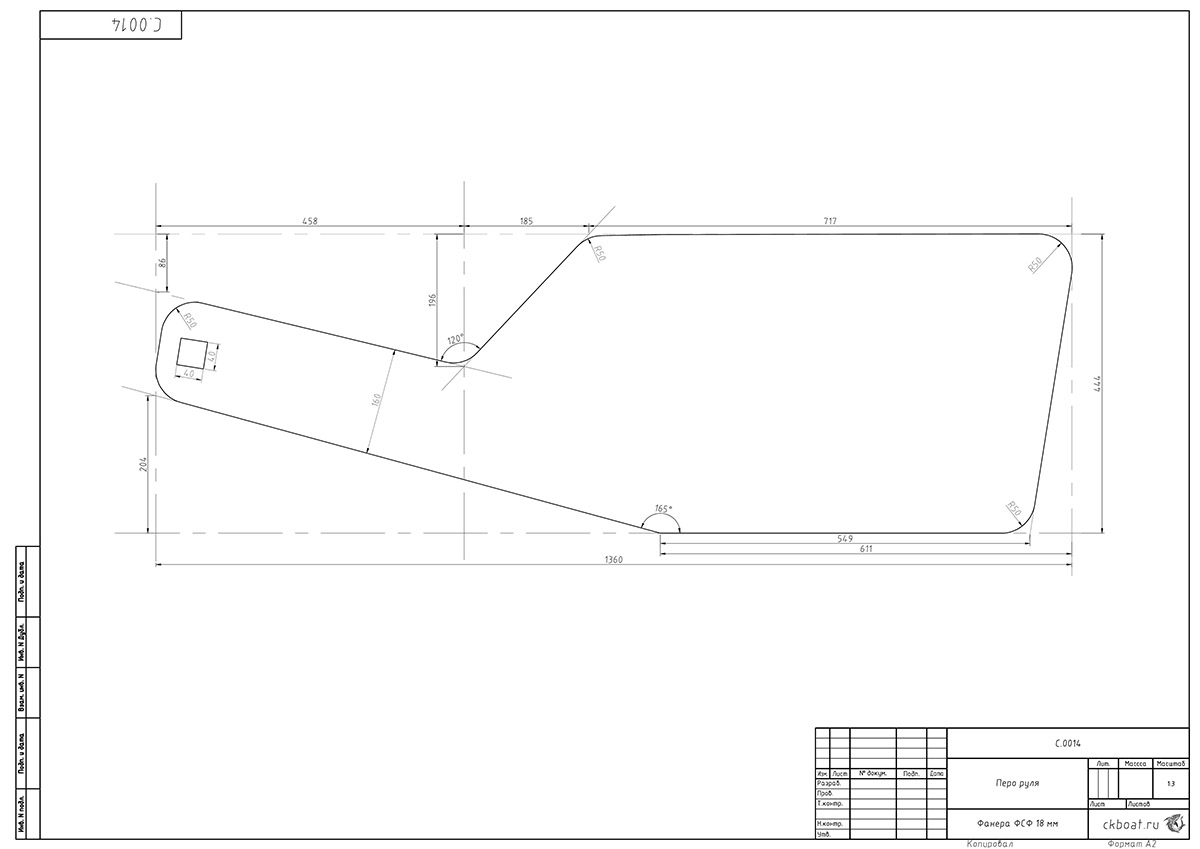

Загруженные файлы:Цитата: Сергей Пинаев от 25.12.2022, 11:07Перо руля лодки "Сарган"
Перо руля лодки "Сарган"

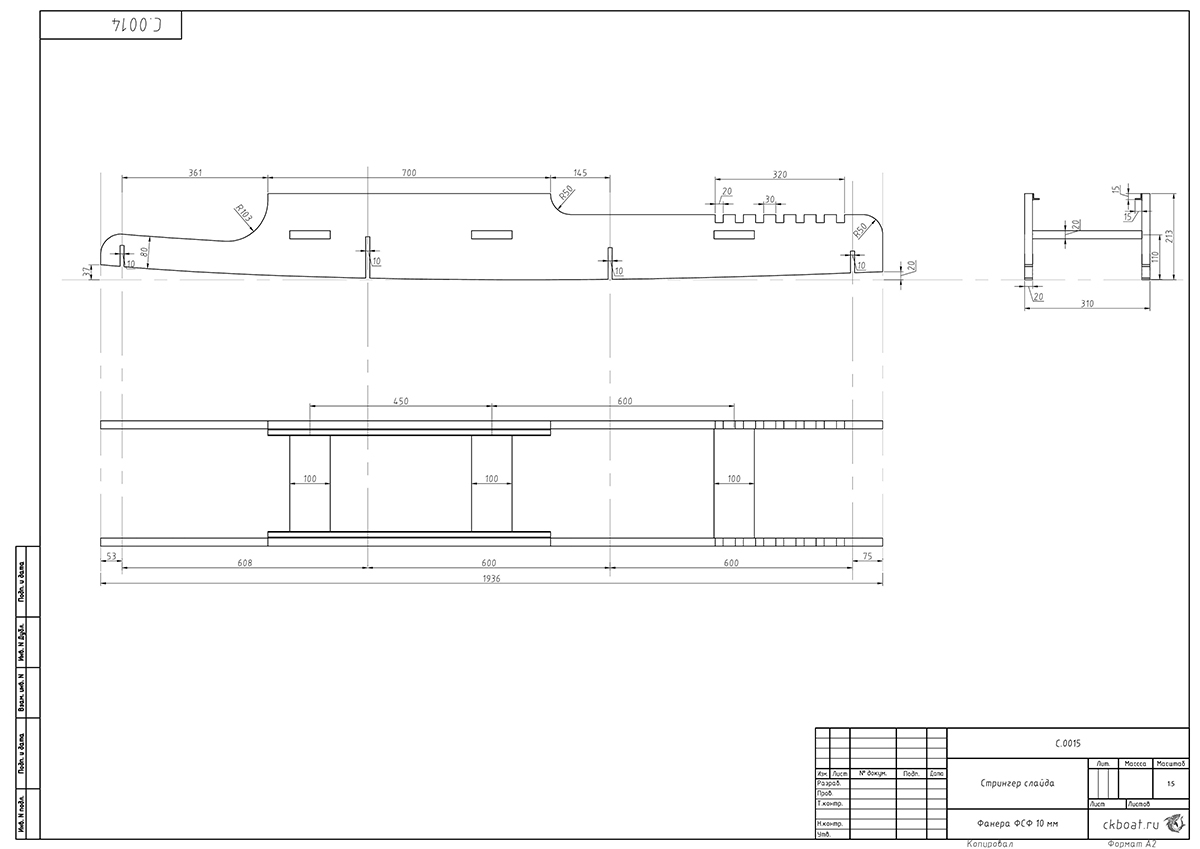

Загруженные файлы:Цитата: Сергей Пинаев от 25.12.2022, 12:12Стрингер слайда.
Основные размеры. При изготовлении с помощью ручного электроинструмента потребуется подгонка под форму корпуса лодки. ЧПУ файл содержит стрингер, поэтому с его установкой не должно возникнуть проблем.
Стрингер съемный, пазами устанавливается на шпангоуты. По проекту они имеют толщину 10 мм.
Стрингер слайда.
Основные размеры. При изготовлении с помощью ручного электроинструмента потребуется подгонка под форму корпуса лодки. ЧПУ файл содержит стрингер, поэтому с его установкой не должно возникнуть проблем.
Стрингер съемный, пазами устанавливается на шпангоуты. По проекту они имеют толщину 10 мм.
Загруженные файлы:Цитата: Сергей Пинаев от 25.12.2022, 19:18Упор для ног.
Вариантов может быть множество, предлагаю простой, съемный, под разную длину.
Упор для ног.
Вариантов может быть множество, предлагаю простой, съемный, под разную длину.
