Цитата: Сергей Пинаев от 22.04.2023, 22:24

Изменил пояса обшивки. Постарался сделать их максимально приближенными к фотографии.

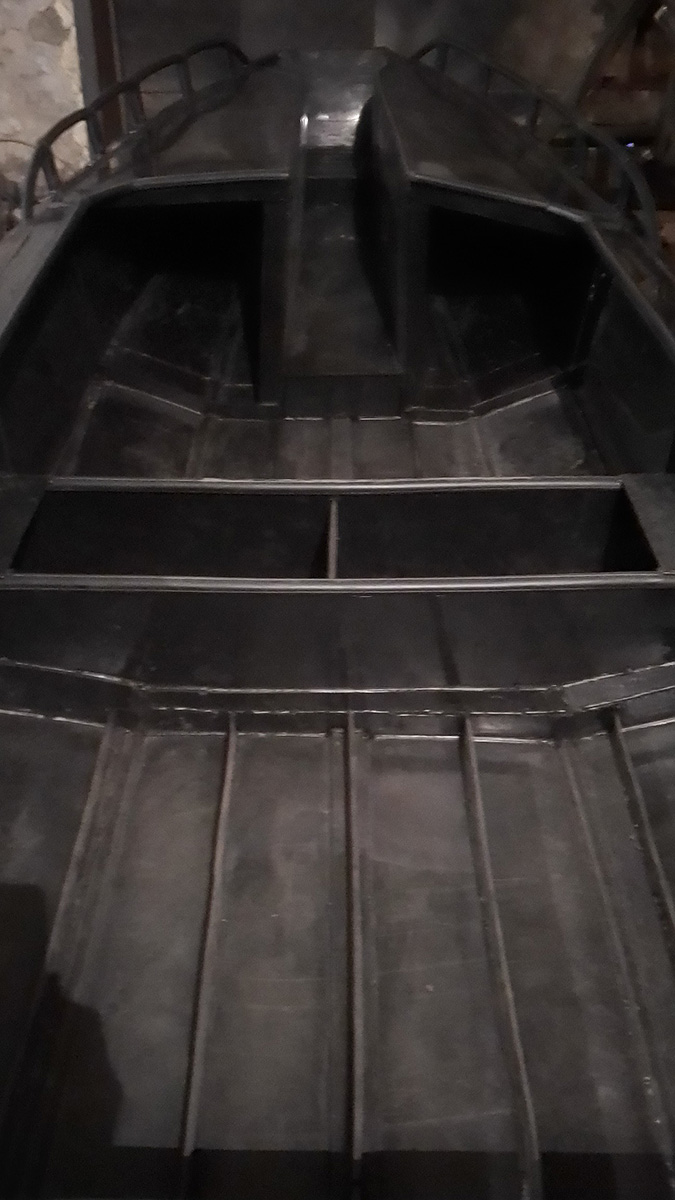

Добавил отсеки непотопляемости. Вопрос: сечения стрингеров (ребра жесткости днища) и с каким шагом они установлены?

Цитата: Вячеслав Белозёров от 24.04.2023, 15:53

Доброго дня! Сергей. Шаг рёбер жёсткости 180мм, высота 80мм, толщина 8мм.

Цитата: Сергей Пинаев от 24.04.2023, 15:57

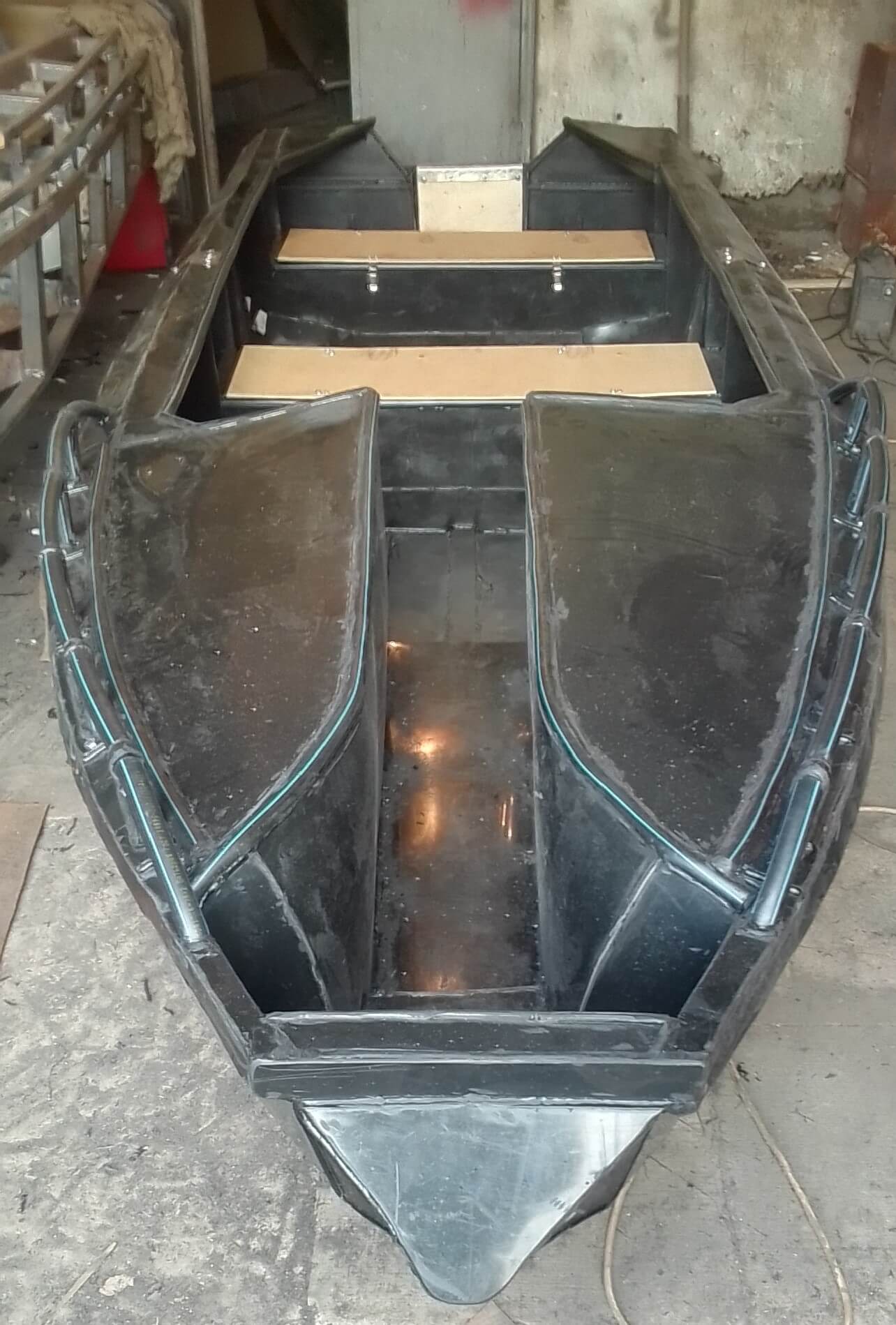

Хорошо. По фото не скажешь, что такие высокие

Цитата: Вячеслав Белозёров от 25.04.2023, 12:32

Да, та первая модель после алюминиевой, рёбра были чуть меньше. На скорости происходила на большая деформация. Сейчас усилил.

Цитата: Вячеслав Белозёров от 25.04.2023, 16:23

Да и это всё метод проб и ошибок. Модель новая, но я доведу её до идеала.

Цитата: Сергей Пинаев от 25.04.2023, 19:57

Цитата: Вячеслав Белозёров от 25.04.2023, 16:23

Да и это всё метод проб и ошибок. Модель новая, но я доведу её до идеала.

Ни каких сомнений.

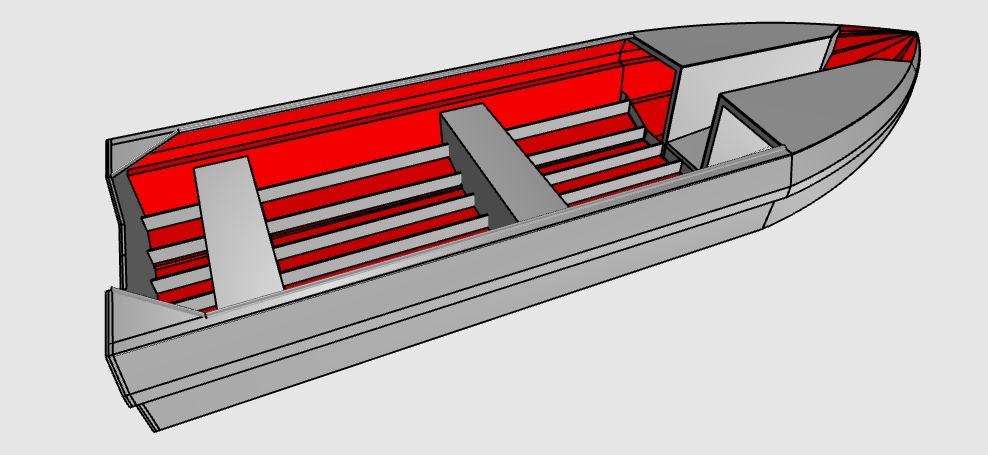

Добавил стрингера. Они воздушные ящики насквозь проходят или от стенки до стенки?

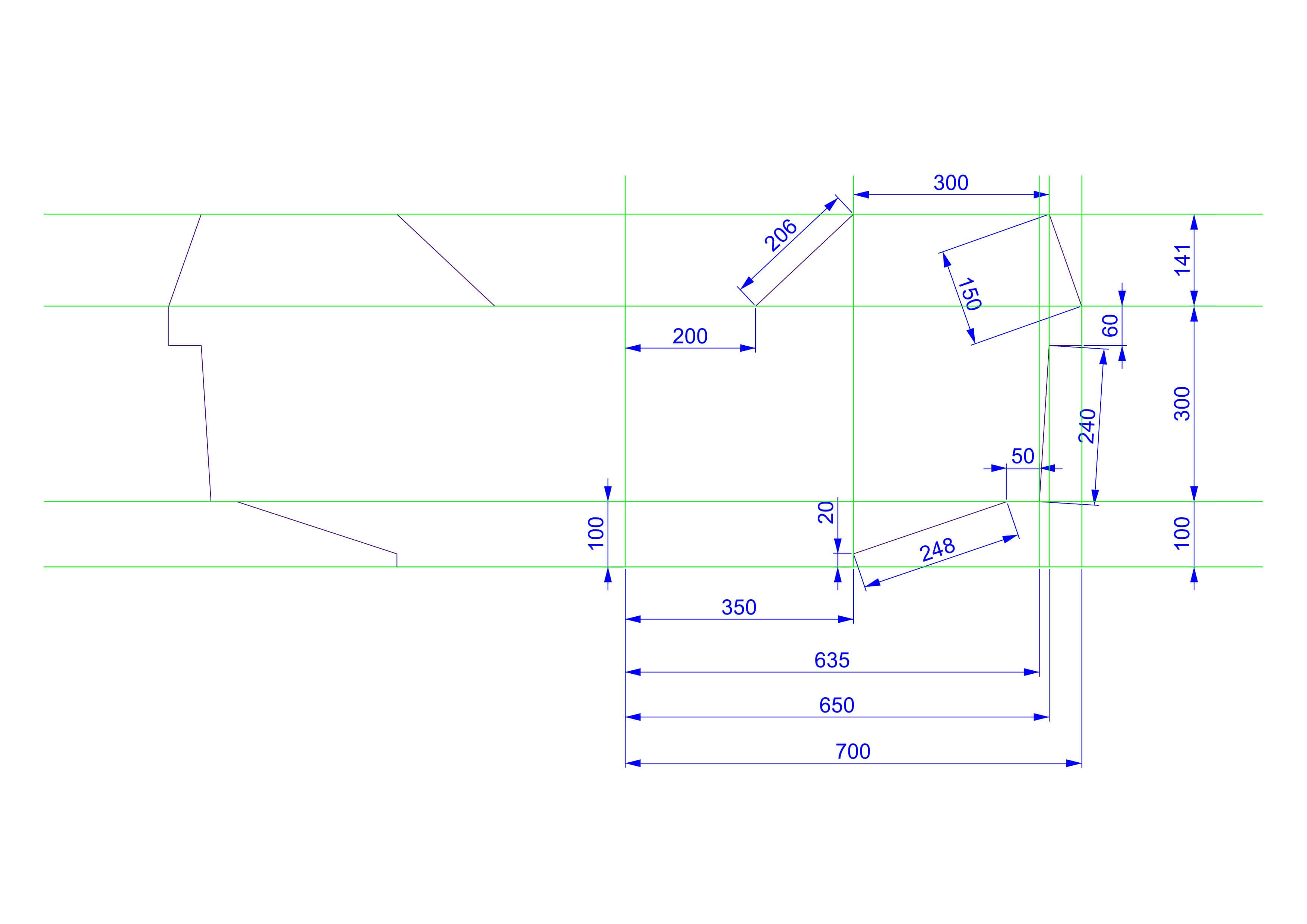

Носовой воздушный яшик имеет высоту в основании 100 мм, а в верхней точке сколько? На схеме нет, видимо по месту ставили.

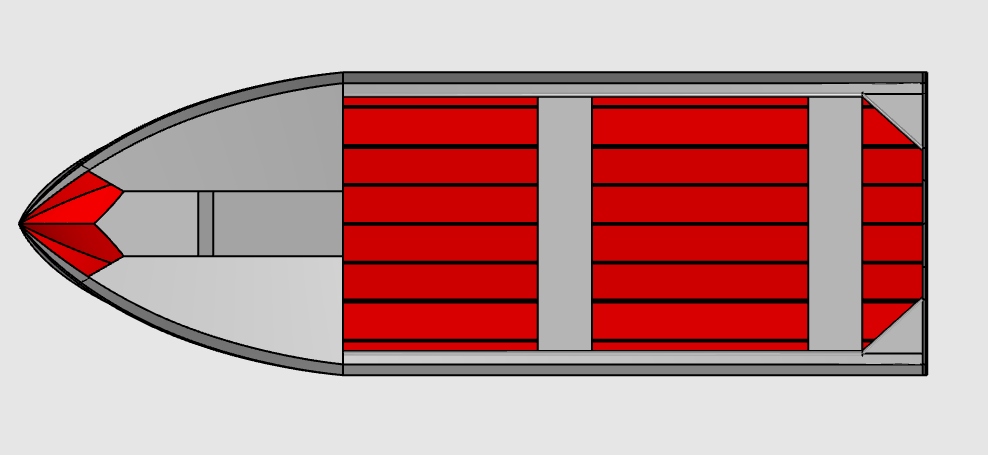

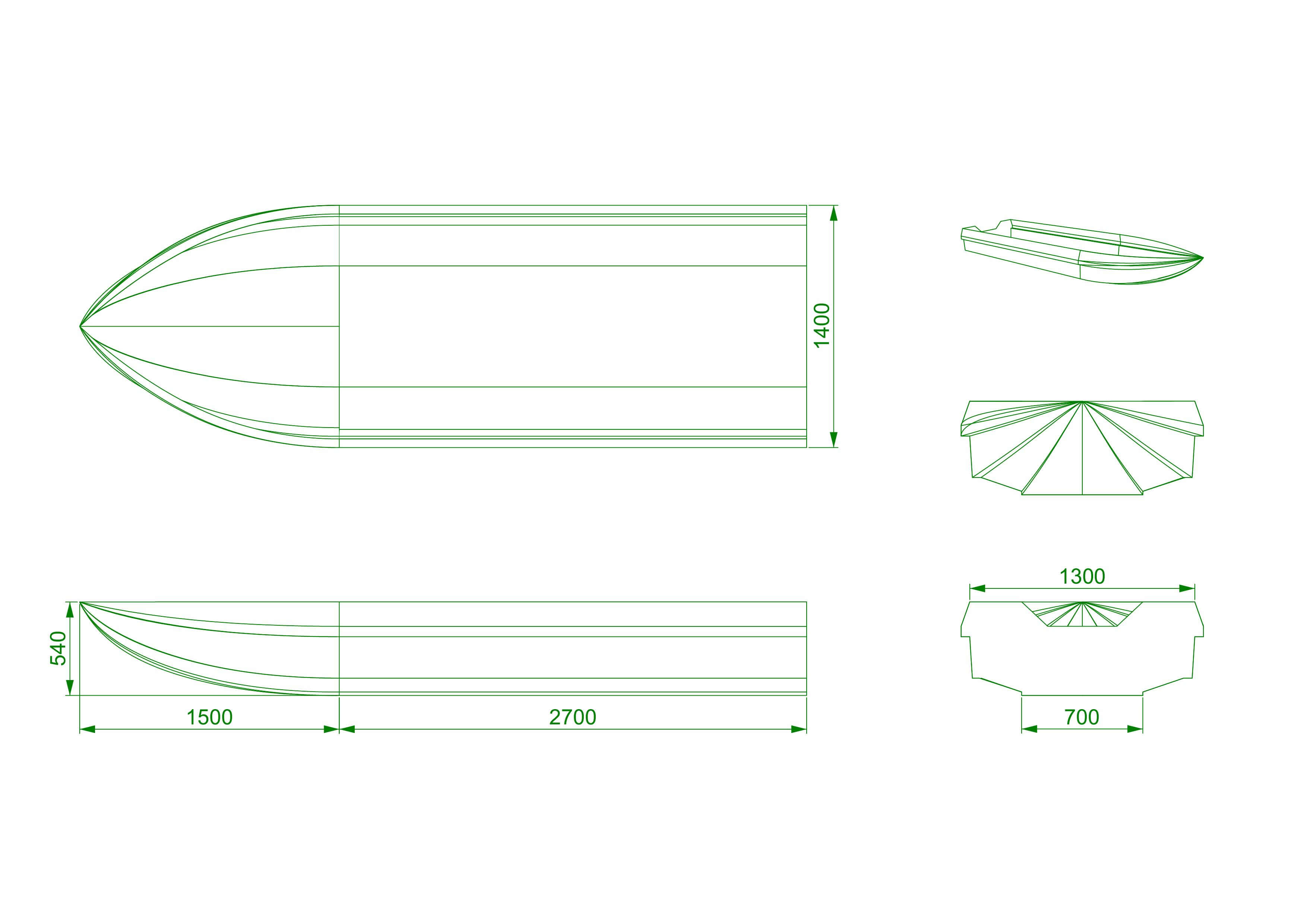

Посмотрите, что получилось, внесем корректировки и можно разложить на чертежи.

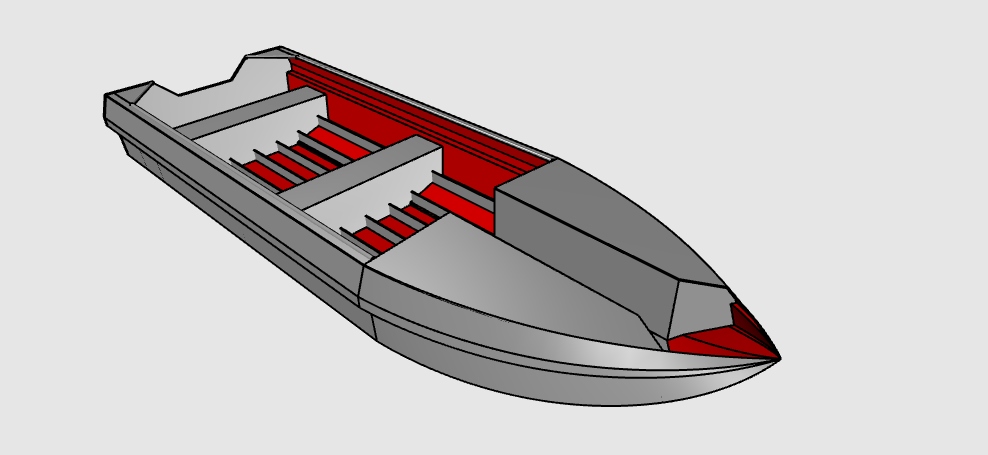

Надо ли обрезать нос? На некоторых фото он острый, на других обрезан. Грани палубы я сделал угловатые, но можно и скруглить как на некоторых фото.

Если есть возможность, на прикрепленных картинках сделать свои замечания и пометки. Можно распечатать и карандашом, и фото прислать.

Цитата: Вячеслав Белозёров от 26.04.2023, 15:34

Приветствую! Сергей. Стрингера не проходят баки. Носовой бак начало 100мм, ширина 300мм, в носу ещё 100мм в верх как ступенька, длинна 200мм, ширина 300мм, сходится в кончик носа. И кончик носа сделать серым цветом, ступенька начинается с начало носа. Грани пусть такие. Виды супер!!! изменений не надо. Всё остальное хорошо!

Цитата: Вячеслав Белозёров от 26.04.2023, 17:13

Сергей есть на файлах видео, там видно носовой бак.

Цитата: Сергей Пинаев от 30.04.2023, 22:25

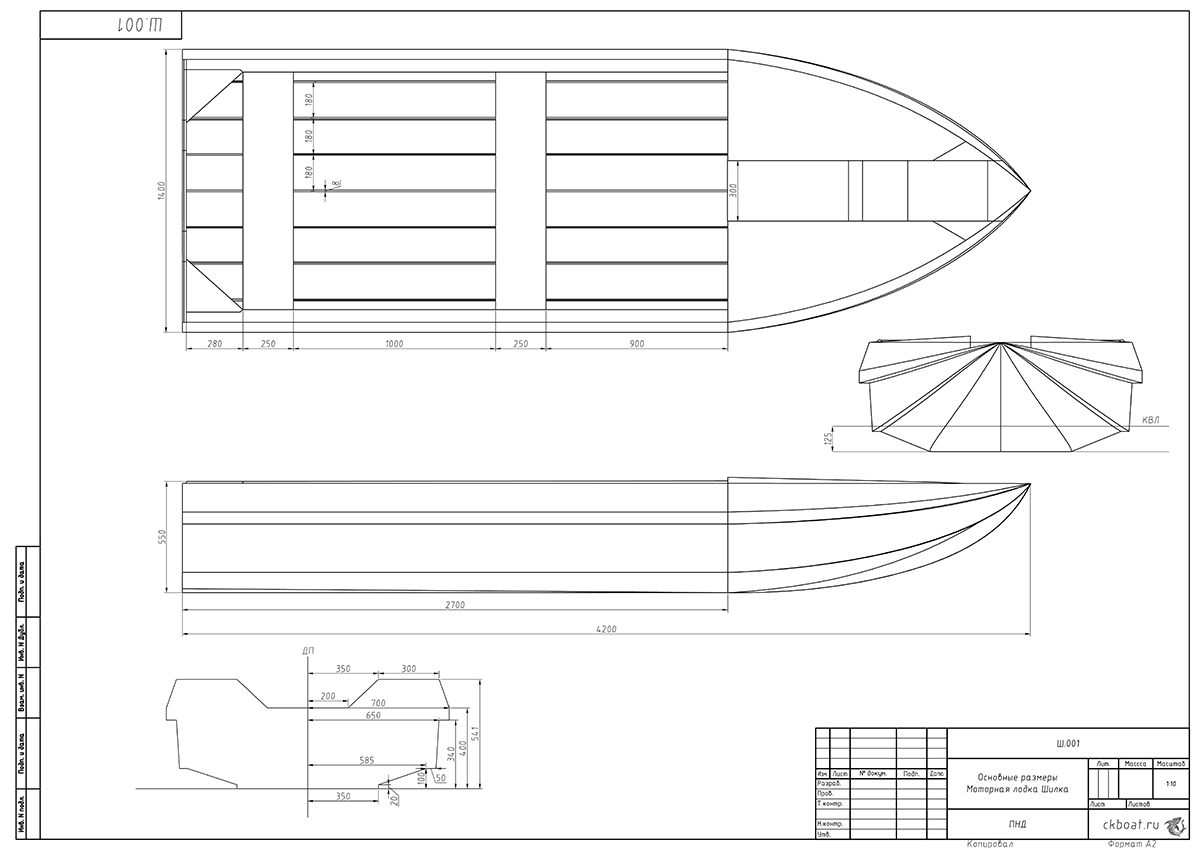

В целом, все готово и сосчитано. Осталось оформить

Детали корпуса развернул, только пока разметку не делал.
